产品系列：调节阀
产品简述：C-6941采用仿形轮廓阀芯-快换式阀内件，可适应最高工作温度，现场维护方便-可按需要制成波纹管型，保温夹套型等特殊结构A-290型多弹簧薄膜执行机构采用模块化设计，可在现场方便更换正、反作用形式，方便了现场的使用。

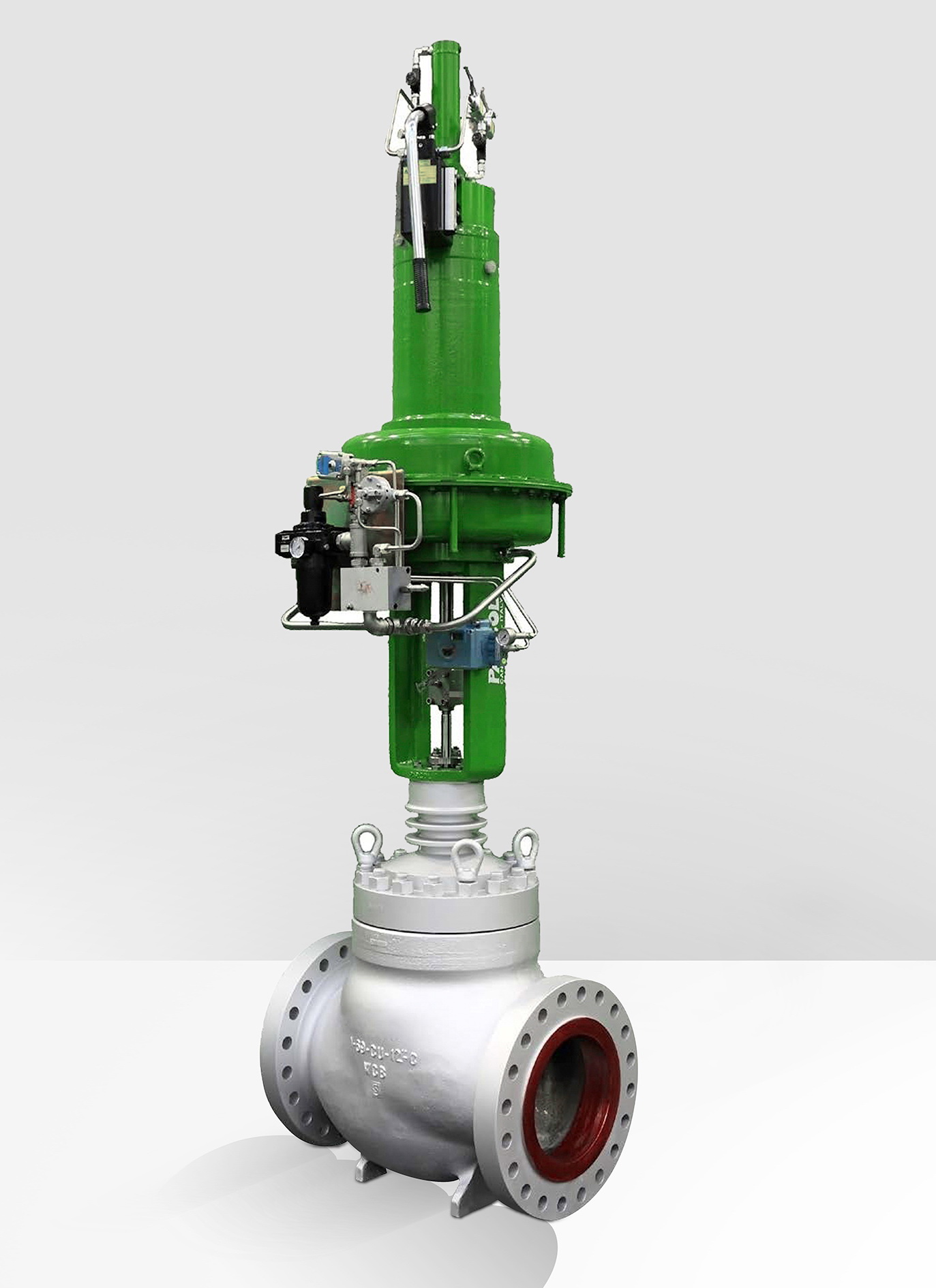

C-6941套筒导向型单座调节阀
C-6941采用仿形轮廓阀芯
-快换式阀内件，可适应最高工作温度，现场维护方便
-可按需要制成波纹管型，保温夹套型等特殊结构
A-290型多弹簧薄膜执行机构采用模块化设计，可在现场方便更换正、反作用形式，方便了现场的使用。
阀体型式 Valve Style | C-6941 球型阀 |
上盖型式 Valve Style | 标准设计为部分延长带散热片型； 波纹管型；深冷延长型 |
公称通径 Body Size | DN15-DN200 (NPS 1/2”-8’) |
公称压力 Rating | ANSI 150-1500 PN16-420 |
介质温度 Tempreture | -196～+566℃ |
连接方式 Connections | 法兰型（RF,RTJ）,焊接型（SW,BW） |
阀体材质 Body Materials | A216 WCB/WCC, A217 WC6/WC9, A352 LCB/LCC, A351 CF8/CF8M,etc. |
流量特性 Characteristic | Linear, EQ%, On-Off |
泄漏率 Leakage | 硬密封：ANSI Class IV，ANSI Class V, VHS 软密封：ANSI Class VI |
执行机构 Actuator | A-X290气动薄膜式执行机构，A-X400气动活塞式执行机构，电动执行器等 |
C-6943套筒调节阀
C-6943系列基本构造为：平衡阀芯，套筒导向，单座直通式调节阀、广泛应用于由简单到苛刻的过程控制工况。
所有系列均设计配有快换式阀内件，内置弹性部件保证该型式的结构能够满足最大工作温度。
阀内件设计既有标准型，也有低噪音型和两级套筒型。低噪音型用于高压差可压缩流体(气体或蒸汽)、两级套筒型用于需要高压力恢复系数的抗气蚀场合。
阀体型式 Valve Style | C-6943 球型阀 |
上盖型式 Valve Style | 标准设计为部分延长带散热片型； 波纹管型；深冷延长型 |
公称通径 Body Size | DN20-DN800 (NPS 1/2”-32’) |
公称压力 Rating | ANSI 150-2500 PN16-420 |
介质温度 Tempreture | -196～+566℃ |
连接方式 Connections | 法兰型（RF,RTJ）,焊接型（SW,BW） |
阀体材质 Body Materials | A216 WCB/WCC, A217 WC6/WC9, A352 LCB/LCC, A351 CF8/CF8M,etc. |
内件型式 Trim Type | ST-E/L:标准套筒窗口型 LN/XLN:多孔式降噪型 DC/EDC:双层套筒型 |
流量特性 Characteristic | Linear, EQ%, On-Off |
泄漏率 Leakage | 硬密封：ANSI Class IV，ANSI Class V, VHS 软密封：ANSI Class VI |
执行机构 Actuator | A-X-290气动薄膜式执行机构，A-X-400气动活塞式执行机构，电动执行器等 |
C-6948先导式调节阀
C-6948先导式低噪音调节阀（蒸汽/气体放空）的基本构造为：先导平衡式阀芯、低噪音全程连续导向的套筒。
流体主要由特殊钻孔的套筒调节，流关式结构(FTC)在阀门关闭时依靠流体流关产生的不平衡力保证阀芯密封实现严密切断。特殊设计的先导平衡式阀芯仅需很小的推力即可打开阀门。全金属硬密封能够保证566℃高温工况下可满足GB/T4213泄漏等级V级。
阀体型式 Valve Style | C-6948 球型阀 |
上盖型式 Valve Style | 标准设计为部分延长带散热片型； |
公称通径 Body Size | DN20-DN600 (NPS 1/2”-24’) |
公称压力 Rating | ANSI 150-2500 PN16-420 |
介质温度 Tempreture | -196～+566℃ |
连接方式 Connections | 法兰型（RF,RTJ）,焊接型（SW,BW） |
阀体材质 Body Materials | A216 WCB/WCC, A217 WC6/WC9, A352 LCB/LCC, A351 CF8/CF8M,etc. |
内件型式 Trim Type | LN/XLN:多孔式降噪型 |
流量特性 Characteristic | Linear, EQ%, On-Off |
泄漏率 Leakage | 硬密封：ANSI Class V, VHS |
执行机构 Actuator | A-X-290气动薄膜式执行机构，A-X-400气动活塞式执行机构，电动执行器等 |
